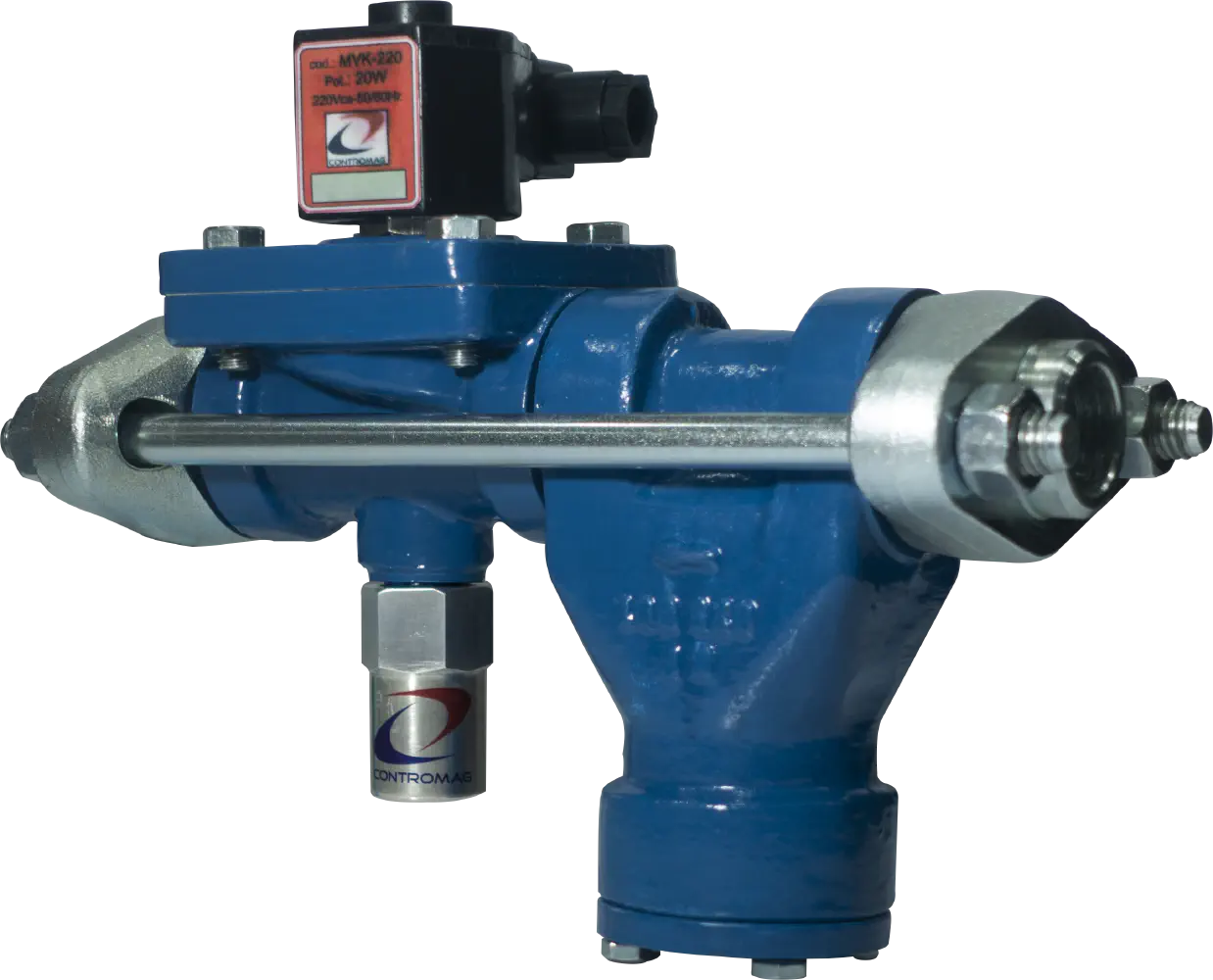

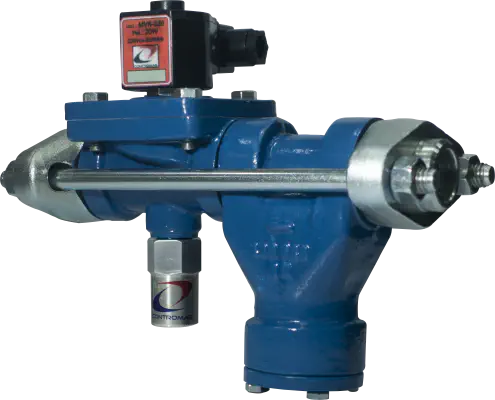

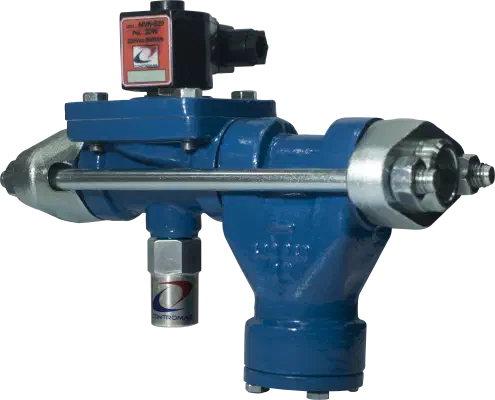

MVK e KF — Conjunto Válvula Solenoide e Filtro
O conjunto KF + MVK da CONTROMAG integra filtragem e controle de fluxo em uma solução compacta, pensada para simplificar a instalação e aumentar a confiabilidade de sistemas de refrigeração industrial e comercial.
Filtro de Malha KF
O Filtro de Malha KF é um elemento filtrante lavável, indicado para linhas de refrigerantes fluorados e não fluorados, amônia, óleo, gás, água e salmoura. Pode ser instalado de forma independente ou acoplado diretamente à Válvula Solenoide MVK, formando um conjunto único, compacto e de fácil manutenção.
Sua função é reter partículas sólidas presentes no fluido, protegendo válvulas, compressores e demais componentes do sistema, contribuindo para maior vida útil e operação mais estável do conjunto frigorífico.
Válvula Solenoide MVK
A Válvula Solenoide MVK é de ação direta ou servo-operada, desenvolvida para aplicações em linhas de líquido, sucção e gás quente, com amônia ou refrigerantes fluorados e não fluorados.
O projeto garante abertura confiável com queda mínima de pressão de 0,15 kgf/cm², assegurando desempenho consistente mesmo em condições operacionais exigentes. Todas as versões são fornecidas completas, com atuador manual incorporado, facilitando testes, comissionamento e intervenções em campo.
Conjunto KF + MVK
Quando utilizados em conjunto, o Filtro KF e a Válvula Solenoide MVK oferecem uma solução integrada que alia proteção do sistema, controle preciso do fluxo e praticidade na instalação.
O resultado é um conjunto robusto, confiável e preparado para aplicações onde desempenho, segurança e facilidade de manutenção são requisitos essenciais.
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- MVK e KF
- Categoria
- Conjunto válvula solenoide e filtro de malha
- Setores
- Refrigeração industrial, Refrigeração comercial
Aplicações e Fluidos
- Aplicações típicas
- Controle de fluido em refrigeração industrial, Filtragem em refrigeração industrial, Controle de fluido em refrigeração comercial, Instalação compacta combinando válvula solenoide e filtro
- Fluidos compatíveis
- Amônia, Refrigerantes fluorados, Refrigerantes não fluorados
- Opções de personalização
- Configuração compacta montada, Kit de acionamento manual para abertura da MVK, Kit de vedação, Kit de montagem, Elemento filtrante mesh 60 sob consulta
Características Técnicas
- Tipo de operação
- Conjunto integrado de válvula solenoide normalmente fechada e filtro de malha tipo cesto
- Faixa de pressão
- Válvula solenoide MVK-10/15: pressão máxima de 22 kgf/cm2, Válvula solenoide MVK-20/25: pressão máxima de 22 kgf/cm2, Filtro: pressão máxima de trabalho de 30 kgf/cm2, As tabelas do catálogo da válvula solenoide informam pressão diferencial por modelo e tensão da bobina; confirme a linha específica do modelo selecionado
- Faixa de temperatura
- Válvula solenoide: temperatura do fluido de -40 °C a 105 °C, Filtro: temperatura do fluido de -40 °C a 200 °C
- Tipos de conexão
- Conexão WN para solda de topo, Conexão RN com rosca fêmea NPT para MVK quando catalogada, Conexão RB com rosca fêmea BSP para MVK quando catalogada
- Orientação de montagem
- Válvula solenoide preferencialmente na horizontal com bobina voltada para cima
- Restrições de instalação
- Confirmar compatibilidade dos modelos antes de montar componentes MVK e KF, O filtro pode ser instalado de forma independente ou fornecido em conjunto MVK+KF catalogado
Construção e Opções
- Materiais
- Válvula solenoide: corpo em ferro fundido nodular GGG-40, Válvula solenoide: partes internas em aço inox, Válvula solenoide: vedações em neoprene cloropreno, Válvula solenoide: diafragma em PTFE, Filtro: elemento filtrante tipo cesto em aço inox, Filtro: corpo em ferro fundido nodular GGG-40
- Elétrica
- Opções de tensão da bobina: 110 VCA, 220 VCA, 24 VCC e 12 VCC, Grau de proteção: IP65, Potência: 15 W em 110/220 VCA; 19 W em 24/12 VCC para MVK-20/25; 22 W em 24/12 VCC para MVK-10/15
- Filtragem
- Filtragem padrão: mesh 100, Mesh 60 opcional sob consulta
Documentação e Contexto de Orçamento
- Documentos
- Revisão do catálogo
- MVK-20/25: 27-11-2022, MVK-10/15: 27-09-2023, KF-25: 00, KF-15: 27-09-2023
- Processo de orçamento
- Entre em contato com a Contromag para confirmar serviço da linha, refrigerante, modelo, tensão da bobina, malha do filtro e requisitos do conjunto.
